Lenovo no carga: puerto USB-C o conector de carga, qué pieza necesitas (DC-in cable, USB board, charging board)

Publicado el 25 Nov, 2025 | Por Equipo Técnico Global Spares | Categoría: Lenovo

Guía para diagnosticar y elegir la pieza correcta cuando un Lenovo no carga: cargador vs puerto, USB-C vs DC-in, placa de carga/I-O board, cable DC-in y síntomas típicos.

Guía técnica Global Spares · Puertos de carga Lenovo · Diagnóstico de avería

Cuando un portátil Lenovo deja de cargar, el instinto es comprar otro cargador. Pero si el nuevo tampoco funciona, el problema está dentro. Aquí es donde muchos usuarios se pierden: ¿Qué pieza necesito? Dependiendo de tu modelo (Legion, IdeaPad, ThinkPad), el puerto de carga puede ser un cable suelto (DC-in), una placa secundaria (USB Board) o estar soldado a la placa base.

En esta guía te enseñamos a identificar cuál de los tres sistemas usa tu equipo para que compres el recambio correcto y no pierdas tiempo.

Buscador de Piezas de Carga por S/N Encuentra tu DC-Jack / USB Board

Filtra por S/N para saber si tu puerto es un cable, una placa o va soldado.

Buscar Pieza por S/N

1) Diagnóstico: ¿Es el cargador o es el puerto?

Antes de desmontar nada, asegúrate de que el culpable no es el adaptador externo.

Prueba del movimiento: Si solo carga cuando aprietas el cable en cierta posición, el 90% de las veces es el puerto interno (hembra) que tiene holgura o soldaduras rotas.
Prueba cruzada: Prueba con otro cargador compatible. Si sigue sin cargar, el fallo es interno.

¿Dudas con el cargador? Antes de abrir el equipo, revisa nuestra guía de adaptadores para confirmar que estás usando el voltaje y potencia correctos.
Ir a la guía de Cargadores Lenovo (USB-C vs Slim Tip)

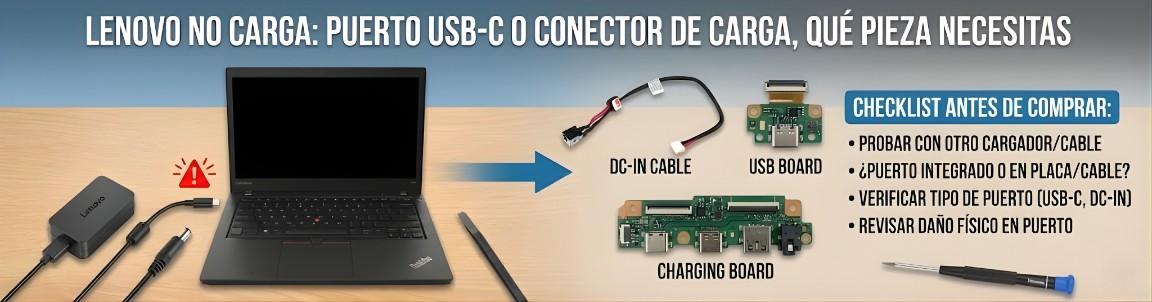

2) Anatomía de la avería: Las 3 posibilidades internas

Lenovo utiliza tres sistemas distintos. No son intercambiables y tu S/N determina cuál tienes:

A) DC-In Cable (El "Jack con cable")

Es el sistema más fácil de reparar y muy común en la gama IdeaPad y Legion. El conector de carga no está soldado a la placa, sino que tiene un cablecito que se conecta a ella.

Solución: Comprar el DC-In Jack Cable nuevo. Se cambia quitando un tornillo y desconectando el cable. Reparación barata y sencilla.

B) I/O Board o USB Sub-Board (Placa Hija)

Frecuente en equipos que cargan por USB-C. El puerto está soldado en una pequeña placa independiente que se conecta a la placa madre por un cable flex plano.

Solución: Cambiar la USB Board / Power Board completa. No requiere soldar, solo destornillador.

C) Puerto Soldado en Placa Base (Onboard)

Común en ultrabooks muy finos (Yoga, X1 Carbon) o modelos económicos antiguos. El conector está soldado directamente a la placa base principal.

Solución: Requiere microsoldadura en laboratorio para sustituir el conector dañado sin quemar la placa. No se puede "comprar la pieza" para cambiarla en casa a menos que sepas soldar.

¡Peligro! Si notas olor a quemado o el conector se calienta tanto que quema al tocarlo, desconecta el cargador inmediatamente y no lo vuelvas a usar. Hay un cortocircuito interno y podrías dañar la placa base irreparablemente.

3) Cómo identificar tu pieza exacta

Físicamente, muchos cables DC-in parecen iguales, pero la longitud del cable y el conector a placa varían milimétricamente entre modelos.

Busca el S/N en la base del portátil.
Introdúcelo en el Buscador Global Spares.
Busca en las categorías:
- Si ves "DC-IN CABLE" o "CABLE, POWER": Tu equipo usa cable. Es reparable fácilmente.
- Si ves "CARD, I/O" o "USB BOARD": Tu equipo usa placa hija.
- Si no ves ninguna de las dos, es muy probable que el puerto vaya soldado en placa.

¿Necesitas el cable o la placa de carga?
Verifica la referencia FRU exacta aquí.

BUSCAR PIEZA DE CARGA POR S/N

¿Has cambiado la pieza y el equipo sigue igual?
A veces el síntoma confunde (ej: cambias batería y sigue sin cargar por culpa de la placa). Consulta nuestra Guía de Síntomas de Placa Base antes de tramitar una devolución.
